SM-J2 2t / d dari Electric Glass Melting Furnace
Konten Proyek
Rencanakan konfigurasi tungku listrik dan peralatan lainnya sesuai dengan skala produksi yang direncanakan dan jenis produk&perusahaan Anda 39;
Disarankan agar perusahaan Anda mengkonfigurasi satu transformator daya 350 KVA (khusus digunakan untuk 2 ton tungku peleburan listrik, peralatan produksi lainnya tidak termasuk), dan satu set generator 150 KW ( gunakan untuk kegagalan daya dan pelestarian panas).
2 Ton Soda Lime Glass Electric Melting Furnace
TIndikator echnical:
1. Kapasitas lebur: 2 ton / 24 jam
2. Jenis gelas cair: gelas dengan tabung.
3. Metode penyisipan elektroda pada bagian leleh: penyisipan horizontal
4. Periode perbaikan desain: sekitar 2. 5 tahun (dalam penggunaan normal)
5. Metode pemanasan bagian bahan: ruang silikon pemanas batang karbon, kaca cair elektroda molibdenum
6. Jumlah port debit: 1
7. Metode pemberian makan: manual
8. Bahan: manual
Rencana desain:

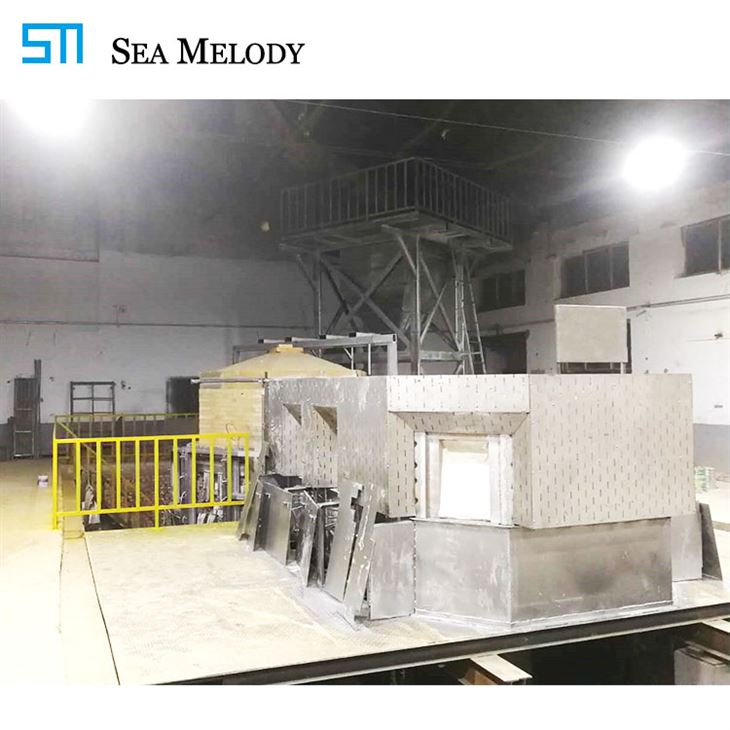

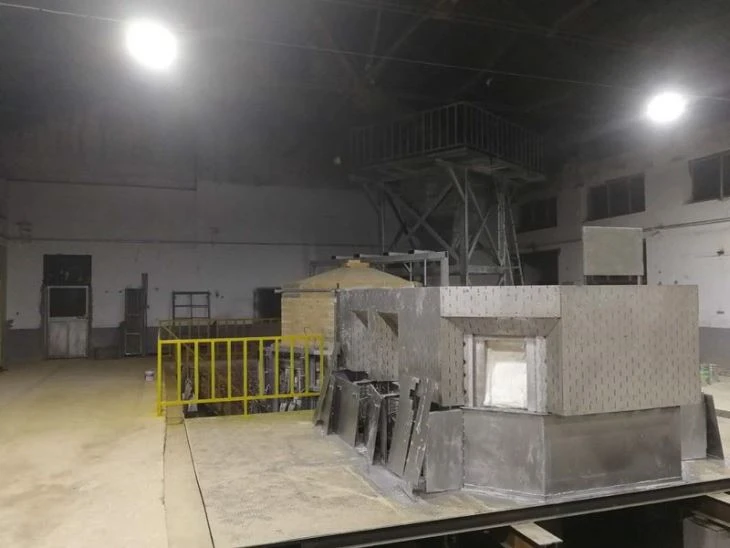

Tungku ini adalah tungku semua-listrik yang dirancang khusus untuk melelehkan tabung gelas. Metode peleburan adalah 24 jam pencairan kontinyu dan pemakaian kontinu. Tungku peleburan listrik terutama mencakup lima bagian: tubuh utama tungku listrik, struktur baja, badan pemanas elektroda molibdenum dan elemen pengukur suhu, sistem distribusi daya, dan air yang bersirkulasi.

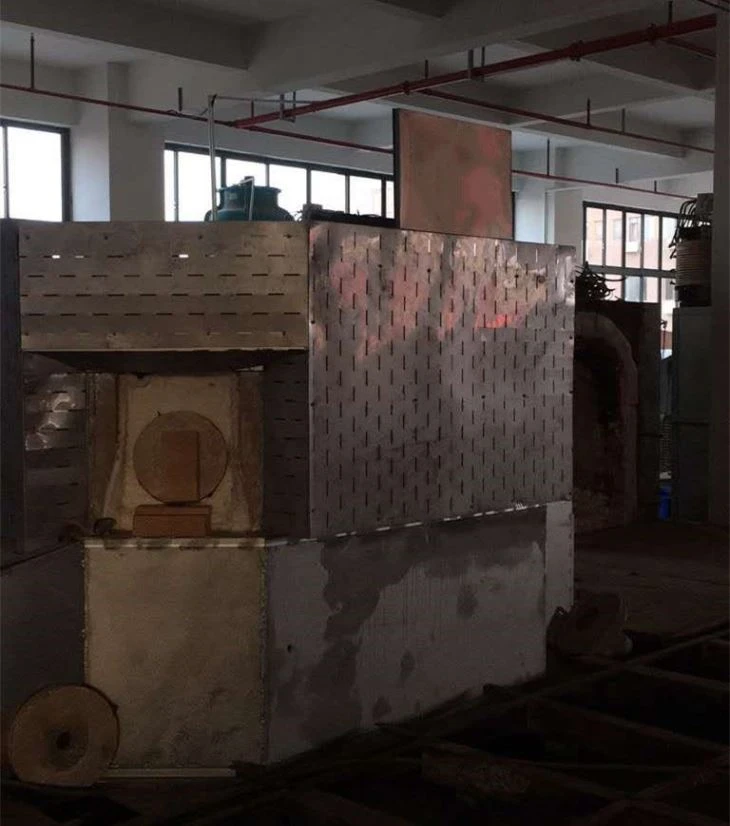

A. Struktur Tungku
Struktur segi delapan dari sel leleh, lapisan elektroda dari dinding sel dilapisi dengan No. 41 bata zirkonium corundum berkerut yang tidak susut, dan bagian lainnya adalah 33 # non-penyusutan bata zirkonium korundum. Lubang aliran mengadopsi tipe tilt-up untuk memperpanjang masa pakai. Batu bata tanah liat ditambah bata isolasi dan berbagai bahan isolasi digunakan di luar tubuh tungku untuk memperkuat isolasi tungku listrik dan mengurangi konsumsi energi.
B.Struktur baja
Struktur baja tungku dibagi menjadi bagian yang menahan beban dan bagian tulangan, dan fungsi utamanya adalah untuk mendukung seluruh tungku.
C.Konfigurasi Molybdenum Electrode Heating Body dan Elemen Pengukuran Suhu
Cairan kaca mengadopsi metode struktur batang molibdenum elektroda-dimasukkan datar. Ruang material dipanaskan secara elektrik dengan batang karbon silikon; bagian pengukuran suhu mengadopsi termokopel untuk mengukur suhu.

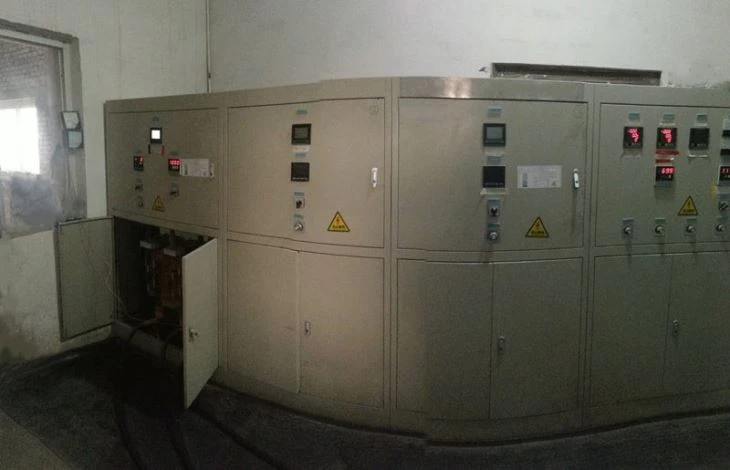

D. Sistem Kelistrikan dan Sistem Kontrol
Untuk semua tungku peleburan kaca elektrik, semua panas untuk kaca leleh berasal dari energi listrik. Sistem kelistrikan dari skema desain ini adalah peleburan tungku semua-listrik yang matang dan distribusi daya dan sistem kontrol pelestarian panas. Sistem berjalan dengan aman dan andal dengan akurasi kontrol tinggi. Ini dilengkapi dengan transformer khusus dan sistem kontrol yang dirancang khusus dan dibuat untuk peleburan listrik kaca. Pemantauan waktu nyata dan penyesuaian tungku peleburan listrik.
Sistem Air Beredar
Sistem air pendingin tungku listrik memainkan peran yang menentukan dalam seluruh operasi tungku. Sistem pendingin memperpanjang masa pakai tungku dan aksesorinya. Sistem ini terutama mencakup peralatan pelunakan air, menara pendingin, tangki air darurat tingkat tinggi, tangki penyimpanan, pompa pipa, pipa sirkulasi, pemantauan aliran air, dll. Perusahaan Anda dapat memasang tangki air darurat tingkat tinggi sesuai dengan situasi aktual menanam.
Indikator Teknis Sistem Air Beredar
Tekanan air:> 0. 15 mpa
Suhu air: 35 ℃ ~ 45 ℃
Kekerasan:< 50="">
Laju aliran: 25 ton / jam
Ketentuan yang diminta oleh pembeli:
1. Bengkel untuk memenuhi kebutuhan tungku listrik.
2. Bangun distribusi daya tegangan tinggi, kabinet distribusi daya tegangan rendah, transformator daya KVA (khusus digunakan untuk 2 ton tungku peleburan listrik, daya peralatan lainnya tidak termasuk), cadangan generator 150 KW ( isolasi kegagalan daya).
3. Air keran atau sumber air swasembada harus disediakan {{2}} jam, tekanan air lebih besar dari 0. 2 Mpa, penggunaan intermiten.
4. Menurut persyaratan teknis pemasok, buatlah fondasi tanur listrik, perlengkapan pipa yang tertanam sebelumnya, dan tangki penyimpanan.
5. Dilengkapi dengan pekerja yang perlu memiliki tingkat listrik yang lebih tinggi. Beberapa orang yang bertugas di tungku listrik berpartisipasi dalam seluruh proses konstruksi listrik, pemasangan dan commissioning tungku listrik, sehingga mereka dapat menguasai operasi tungku listrik dan menangani kegagalan umum.
6. Lekatkan berbagai pipa sesuai dengan persyaratan desain tata letak proses dan bertanggung jawab untuk memasukkan ke lokasi yang ditentukan.
7. Siapkan air dan listrik sementara untuk pemasangan peralatan sebelum memasuki lokasi, dan sediakan lokasi yang diperlukan, gudang, oksigen, asetilena, bahan habis pakai bernilai rendah, dan penggerak sederhana, forklift, dan peralatan penanganan lainnya untuk pemasangan tungku listrik.
8. Berikan energi, pecahan gelas, dan bahan baku lainnya selama debugging tungku pembakaran.
9. Bertanggung jawab atas ruangan dan dewan instalasi di tempat dan personil commissioning dari pemasok.
10. Bertanggung jawab atas biaya transportasi bahan peralatan teknik dan pembongkaran, penerimaan dan penyimpanan setelah tiba di pabrik.
11. Membayar proyek sesuai dengan waktu yang disepakati dalam kontrak.
Layanan yang disediakan oleh pemasok:
1. Desain keseluruhan tata letak proses dilakukan sesuai dengan bengkel produksi yang ada dari pihak yang disesuaikan.
2. Berikan diagram persyaratan teknis dasar tungku listrik.
3. Bertanggung jawab atas keseluruhan desain tungku listrik.
4. Bertanggung jawab untuk pemasangan tungku listrik termasuk bangunan tungku, instalasi listrik, perakitan struktur baja di tempat, dan pemasangan air yang bersirkulasi.
5. Bertanggung jawab untuk debugging tungku listrik ke debit normal.
6. Berikan instruksi pengoperasian tungku listrik (termasuk diagram skematik dan prosedur pengoperasian).
7. Pelatihan teknis: Melakukan pelatihan operasi teknis untuk personel tungku listrik sesuai permintaan. Personel pelatihan harus memiliki keterampilan listrik tingkat tinggi. Metode pelatihan menggunakan pelatihan dan gambar di tempat untuk menjelaskan sampai mereka dapat beroperasi secara mandiri.
